状态：本文描述的是当前生产链路（OpenNav/Fields2Cover 官方 B 路线），四色层已收敛为唯一实现、 缓存判据已重建、禁区语义已统一。本轮为架构梳理与离线实测，图片全部来自真实数据， 但过滤网阈值与分组件网连通性的改动建议尚未实施，也未做新的实车运动验收。
这篇是给自己和协作者的一份说明书：填充清扫（弓字形铺满地面的那一半， 沿边是另一条独立的链）从地图到路径中间到底发生了什么，每一层的原理是什么， 会怎么坏。它取代 2026-08-03 那篇《从地图图层到矩形分区》里描述的矩形分区/分簇 方案——那套黄色矩形已经退役，现在的分解由 Fields2Cover 做。
每层一句话
赶时间就看这张表，后面每一节是它的展开。
| 层 | 一句话 | 输入 → 输出 |
|---|---|---|
| 四色层（底座） | 这台车在这张图上能去哪、能在哪转身 | 占据栅格 + 实测位姿 + 标定足迹 → 青/橙/紫/红 |
| ① 分区网 | 把能去的地方切成「区」，区决定转场门户 | 青 ∧ 任务域 → 区 |
| ② 分组件网 | 区里再按「能转身」切成「组件」，一个组件一次 F2C 请求 | 橙 ∧ 区 → 组件 |
| ③ 过滤网 | 决定什么不清。生成前、生成后各挂一批 | 组件/区 → 留下来的那些 |
| ④ 生成网 | 整个组件交给 F2C：BCD 分解 → 定角出带 → TSP → Dubins 转弯 | 组件多边形 → 扫带 + BCD cell |
| ⑤ 装配网 | 定序、接驳、圆化、插硬停，拼成一条车能开的线 | 一堆带 → path + hard_stop_indices |
| 执行层 | 两棵行为树把这条线跑完：入口树 + 块循环树 | path → 车真的动 |
层级是包含关系，不是并列：区 ⊃ 组件 ⊃ BCD cell ⊃ 扫带。装配网连的是 扫带↔扫带、组件↔组件、区↔区，没有「cell 入口/出口」这一级。
先说结论：规划层是五张网
以前描述故障要绕一大圈说"第几层"，层号我自己都编错过。现在统一按职责命名， 不按顺序编号：
【四色层】底座 → ①分区网 → ②分组件网 → ③过滤网 → ④生成网 → ⑤装配网 → 【执行层】
四色层沿用旧名，它是五张网共同的底座，不算网。
有一个必须一起记住的不对称：过滤网不是流水线上的一段，它有生成前和生成后 两个挂载点（组件级门在 F2C 之前，直线度与覆盖率闸门在 F2C 之后）。所以不能说 "过滤网在生成网上面"。
底座 · 四色层
规划的第一件事不是画路线，是先搞清楚这台车在这张图上到底能去哪、能在哪转身。
它先按车体尺寸做三张掩膜，严格嵌套：
raw_free ⊃ centre_feasible ⊃ rotation_safe
地图标空 车中心放得下 车能原地转满 360°
然后从车的实测位姿出发做一次 SE(2) 前向可达搜索——只准前进、按 16 个朝向 展开——把车真正开得到的地方染成青色。
图 1：当前活动地图上的四色层，来自缓存的真实提取结果。橙色是能转身的主干， 紫色是它外面一圈"开得进转不了"的边缘，右侧那些从房间伸出来的红色条是拓扑死区。
- 青 = 前向可达。能开过去。
- 橙 = 青 ∧ 能原地转。只有这里允许生成清扫带。
- 紫 = 青 − 橙。开得进去但转不了身，走廊多半是紫的。
- 红 = 紫里面的拓扑死区：拿掉它唯一的门户就与外界断开。
为什么它不算网。 网是"筛"，四色层是"底"。而且它可以缓存——缓存键里含一个
se2_start_signature（吸附后的起点格 + 16 向里最近的朝向下标），两者相同则结果
逐位相同。这是可证的复用，不是估计。
网 ① 分区网：把能去的地方切成"区"
拿青色和任务范围求交，取连通分量。每一块就是一个区。
区的用途不是清扫，是转场：两个区之间要找门户（把 A 的区膨胀一下去碰 B 的区）， 车从一个区走到另一个区必须走青色。
这里刻意用青色而不是橙色——区与区之间的走廊，正是那种"开得过去但转不了身"的 地方，换成橙色门户会直接消失，转场整条断掉。

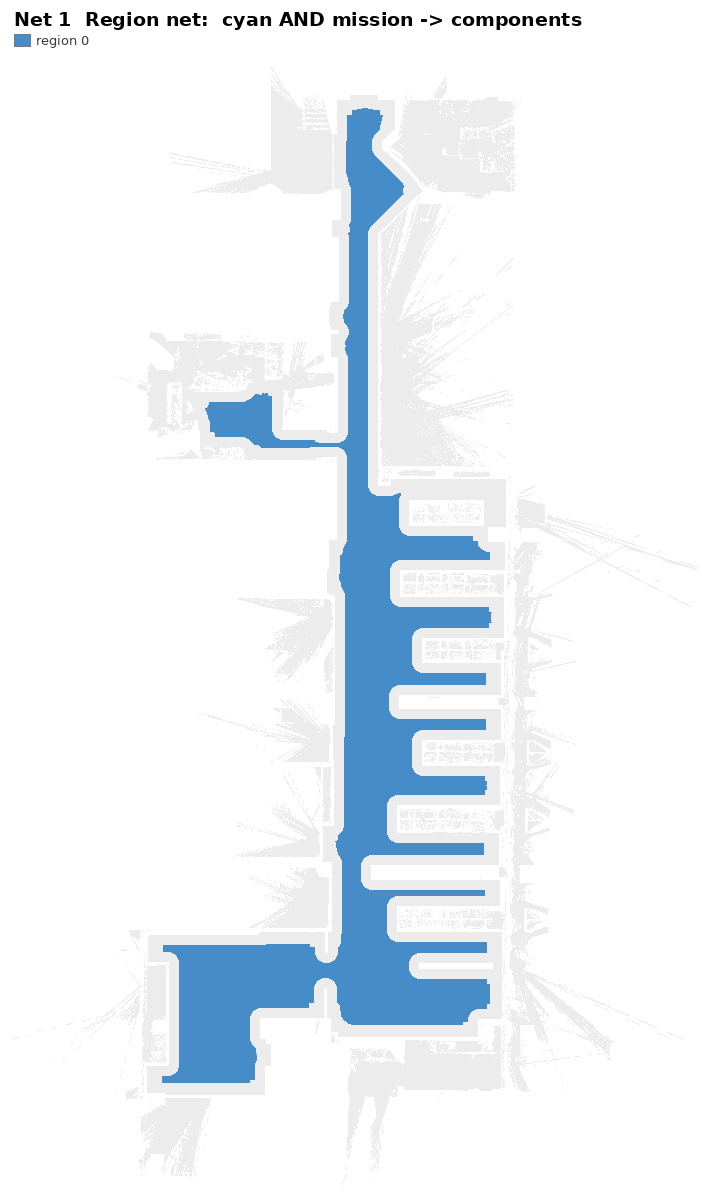

图 2：当前活动地图上只有一个区，整片青色是连通的。区多不多完全取决于地图： 门被家具挡住、走廊被压窄，都会让青色裂开。
| 输入 | 青色掩膜 ∧ 任务域 |
| 做什么 | 四连通分量标记 |
| 输出 | CoverageRegion.travel_mask，供区间转场找门户 |
| 会怎么坏 | 本该连通的被判成两个区 → 平白多一次转场；本该分开的连成一片 → 顺序绕远 |
网 ② 分组件网：区里再切出"组件"
在每个区内部，拿橙色和这个区求交，再取一次连通分量。每一块叫一个组件—— 它是后面发给 Fields2Cover 的基本单位，一个组件一次请求。
为什么要两层？因为语义不同、不能合并：区是"能开到"（青），组件是"能清扫"（橙）。 一个区里可以有好几个组件，因为走廊往往把橙色切断——走廊本身开得过去，但窄到 车转不了身。

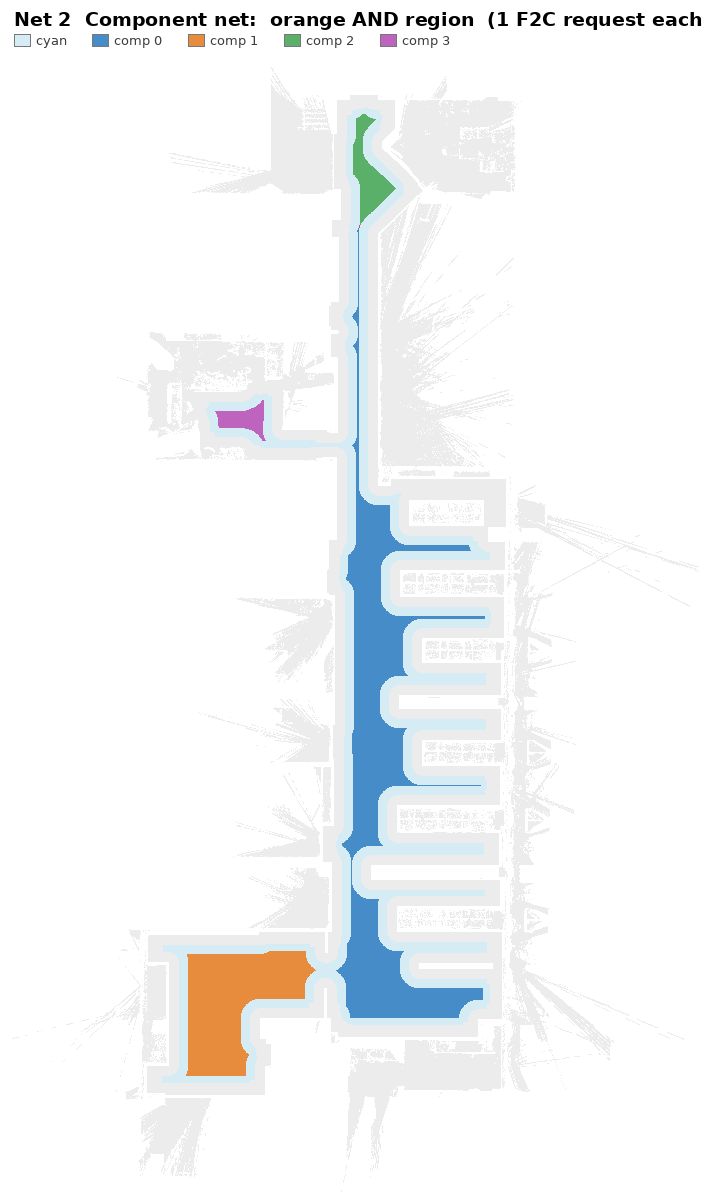

图 3：同一张图切出 5 个组件，浅青底是那个唯一的区。最大的 55.2 m²， 最小的只有 0.008 m²——3 个格子。
| 输入 | 橙色掩膜 ∧ 单个区 |
| 做什么 | 四连通分量标记 |
| 输出 | 若干组件，每个单独发一次 F2C 请求 |
| 会怎么坏 | 用的是四连通，见下 |
这里有个已定位未修的问题。 _connected_components_fast 的 docstring 第一行就是
4-connected，dilate_binary 也是。走廊里橙色会退化成 1 格宽的线，这种线上
一个对角台阶就足以把它切断，凭空多出碎片。
换 8 连通在 4 张真实地图上重算：当前活动地图 6 块 → 4 块，被过滤网打中的数量 1 → 0；四张图合计 40 个丢弃项里有 6 个纯属 4 连通判据的产物。
而对这张掩膜，4 连通可能本就过严：两个对角相邻的 turn_safe 格之间，机器人 要过去只需要平移（平移走青色，不需要 turn_safe 连续），判成两个分量在物理上 没有依据。
网 ③ 过滤网：决定什么不清
所有"决定什么被排除"的判据都归这一张网。生成前后各挂一批。
生成前最主要的是组件级门 ①：
面积 < 0.80 m² 【且】 max(最长带, 包围盒跨度) < 1.30 m → 丢
注意是且：两条都不合格才丢。一条 0.5 m 宽 3 m 长的窄走廊面积只有 0.6 m²， 但跨度 3 m，留下；一个 3 格的雷达噪点两条都不过，丢掉。
丢掉的只是"清扫任务"，不是"通行权"——车照样能从那片开过去，只是不在那里 排清扫带。同时它会从覆盖率分母里扣除，也会从转接器的"允许转向"掩膜里扣除。

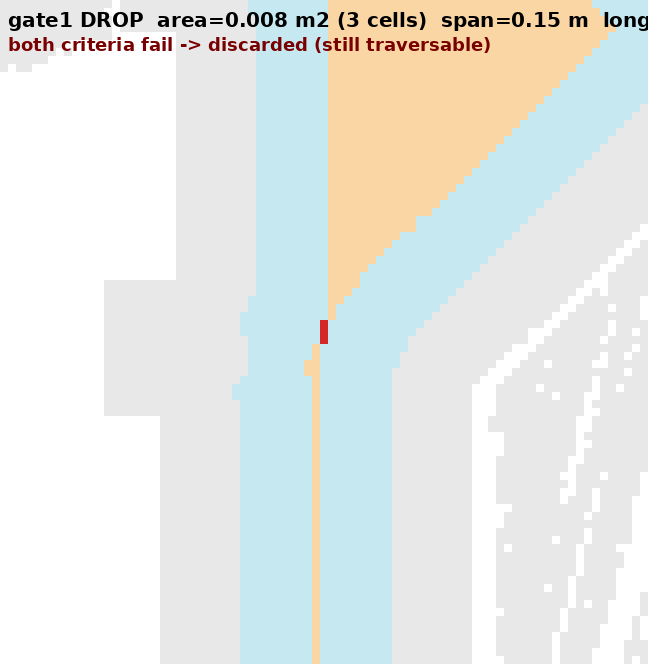

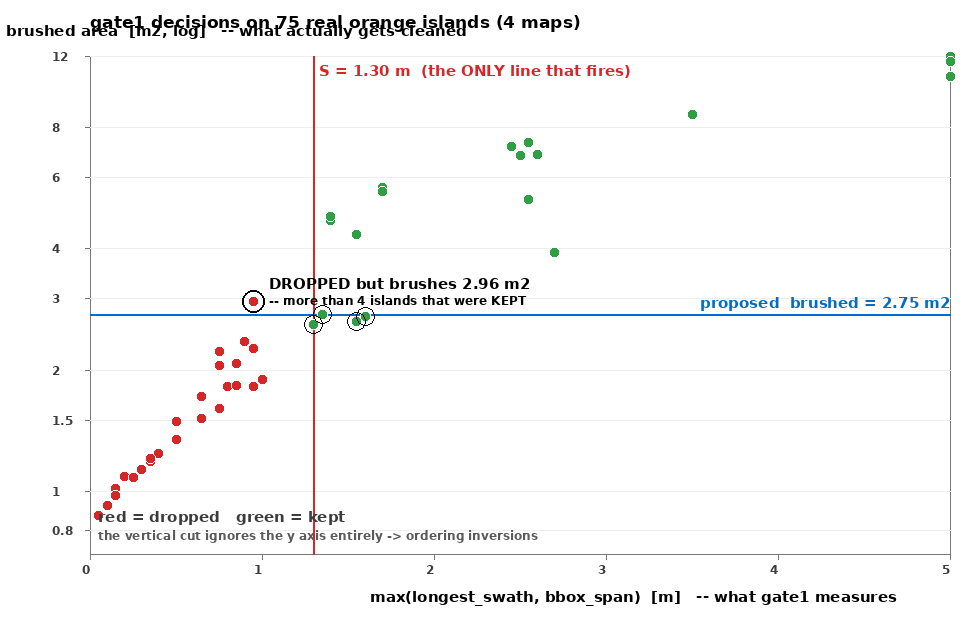

图 4：当前活动地图上唯一被丢的东西。走廊里橙色退化成 1 格宽的细线（浅橙那条 竖线），细线断了一下，掉出 3 个格子成了孤岛。它不是房间角落，是掩膜自己的毛刺。

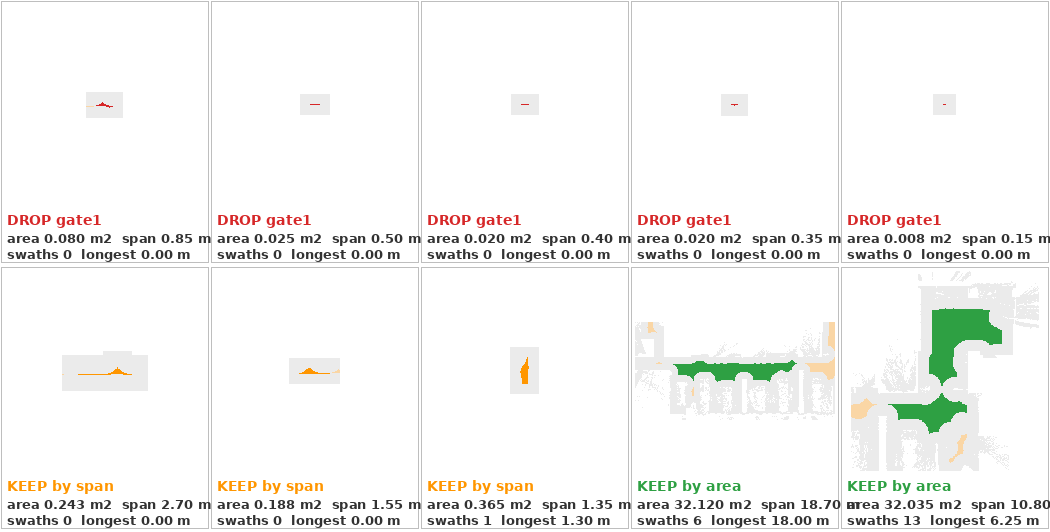

图 5：红=丢，橙=面积不合格但被跨度救回，绿=正常留。注意被救回的那三个
swaths 0——老栅格生成器一条带都画不出来，正是靠 F2C 去救。
生成后还有两道真正生效的：直线度（provider 返回的带必须是一条直线段， 不许把接驳或曲线塞进这个类型）和覆盖率闸门。
一次离线体检
在 4 张真实地图 75 个橙色岛上，用生产代码本身的函数重算了一遍：
- 面积那一半阈值从未生效过。 四象限里"面积 ≥ 0.80 且跨度 < 1.30"这一格是
空的；把 A 从 0.6 扫到 5.0，丢弃数恒为 40。门实际上是单条件
max(最长带, 跨度) < 1.30 → 丢。 - 跨度阈值正好压着一个岛。 有一个 crit 恰好 = 1.30 被留下，5 cm 栅格抖一格 就翻面。
- 门量的是代理量。 门量"中心掩膜面积"，真正的收益是"刷过面积"（中心掩膜 按清扫半宽 0.4909 m 膨胀），两者最高差 349 倍。而生产算 KPI 分母时用的 正是刷过面积——门和 KPI 用了两把尺。
图 6：横轴是门量的东西，纵轴是实际刷到的面积。那条红竖线是唯一真正生效的判据， 它完全无视纵轴，于是出现 4 对逆序：一个刷过 2.96 m² 的岛被丢，而 2.60~2.75 m² 的四个被留。规模要说实话——75 个里仅此 1 个逆序，两量相关性其实很好， 现行判据结果大体对，但理由不对。
还有一条耦合值得盯：被丢的会从覆盖率分母里扣除，所以门丢得越狠 KPI 越好看。 实测静默移出分母的比例：某张破图 11.2%、9f 3.4%、当前活动图 0%。 图越破扣得越多——恰恰在最该报警的图上，KPI 最不敏感。
网 ④ 生成网：交给 Fields2Cover 出带
TD25A 自己不生成扫带、不做 BCD、不排序。它把一整个组件转成多边形，一次交给 F2C（经 OpenNav Coverage action）。F2C 内部做四件事：
- 分解 — BOUSTROPHEDON（牛耕式）BCD，把组件切成子格；
- 定角 + 生成带 — 暴力法每 1° 试一个方向；覆盖优先，但带数超过稳定值 1.25× 的角度直接拒，覆盖率相差半个百分点以内时带少者胜；
- 排序 — TSP，2 秒时限；
- 转弯 — Dubins 曲线，只准前进；倒车只留给死区专用原语。
图 7：一次真实规划里 F2C 为一个组件返回的结果，4 条牛耕带（绿）， 蓝色是带与带之间的缺口。
调用其实分两趟：第一趟只要带、不排序（防止空子格进 TSP，并拿到精确直带 几何）；第二趟才要顺序和原生转弯。两趟的 TSP 可能选相反方向，所以要把第二趟的 转弯端点匹配回第一趟的带——不能事后把路线整条反转，那会让 Dubins 曲线倒着 执行。
如果 TD25A 后来改了进入顺序（比如上一个组件的出口在窄门另一侧），还有第三趟
reconnect_turns：把新顺序发回去重新生成转弯。规矩是改了顺序就不许复用原来的
曲线。这条有实测来历——某张生产图上有两个组件带子全部合格，仅仅因为原始入口
端点在窄门的错误一侧就被整个丢弃。
返回的不只是带：还有每条带所属的子格 id、子格多边形本身（就是 BCD cell）、 以及原生转弯位姿序列。
2026-08-27 更正。 这里原先写「子格多边形存进
CoverageSegment.recovery_cells， 作为执行期的恢复单元」——不成立。查全src/后确认它唯一的消费者是一套 「把分区环画在填充层上」的旧显示函数，而那套显示早已不在任何生产路径上 （map_view用的是另一个partitioned_plan_display_primitives）。执行期从不读它。 该字段与那两个显示函数已一并删除；BCD cell 现在走plan.planned_components[].bcd_cells， 只供显示。同时保留了缠在里面的一道 fail-closed 校验——排序后每条扫带必须 能一一对回 provider 返回的源扫带——那条不变式管的是 provider 适配层有没有把 扫带弄丢，与显示无关。
熔断：尝试 ≥ 64 次或累计 ≥ 60 秒即断路；生产禁止静默退回 NumPy，熔断即整单失败。
网 ⑤ 装配网：拼成一条车能开的路
到这一步手上是一堆分散的带。装配网做四件事：
- 定序 — 决定区与区、组件与组件的访问顺序；
- 接驳 — 三级降级：能共线就走直线，否则试两条单拐角曼哈顿路径，都不行才上 四邻域 A*。每个候选都用精确的车体矩形验证过才接受；
- 圆化 — A* 在栅格上每改一次向就是一个 45° 拐角，等效半径 0.05–0.15 m， 低于底盘 0.25 m 的最小转弯半径。要先 Floyd 抽稀（它会让拐角更尖）再把拐角 圆化；
- 硬停 — 圆化不动的地方，插入"停车—原地转—再走"。

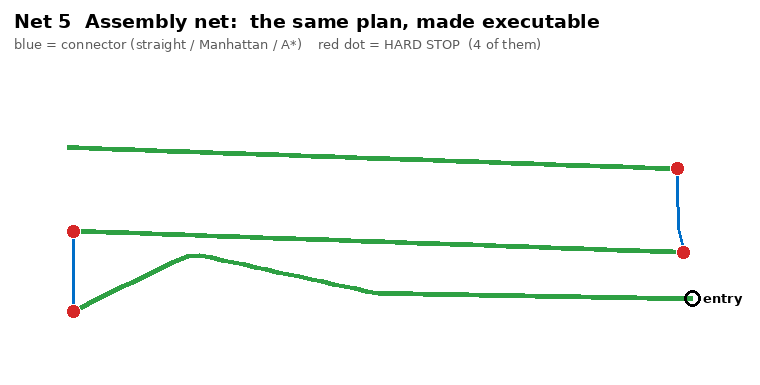

图 8：同一份计划装配完成后，从真实规划落盘文件里画出来。绿=清扫带，蓝=接驳， 红点=硬停。
硬停有四条触发规则：段内的折返尖点；段末语义不连续；段交界处局部转弯半径
< 0.20 m（FOLLOWABLE_MIN_RADIUS_M，注意这和底盘的 min_turning_radius = 0.25
不是一回事）；段内拐角既转不过来又过不了车体扫掠校验。
拐角漏判是有实车代价的：一次没圆化的 A* 拐角让 MPPI 横向鼓出 0.556 m。
一个缺口的三种走法

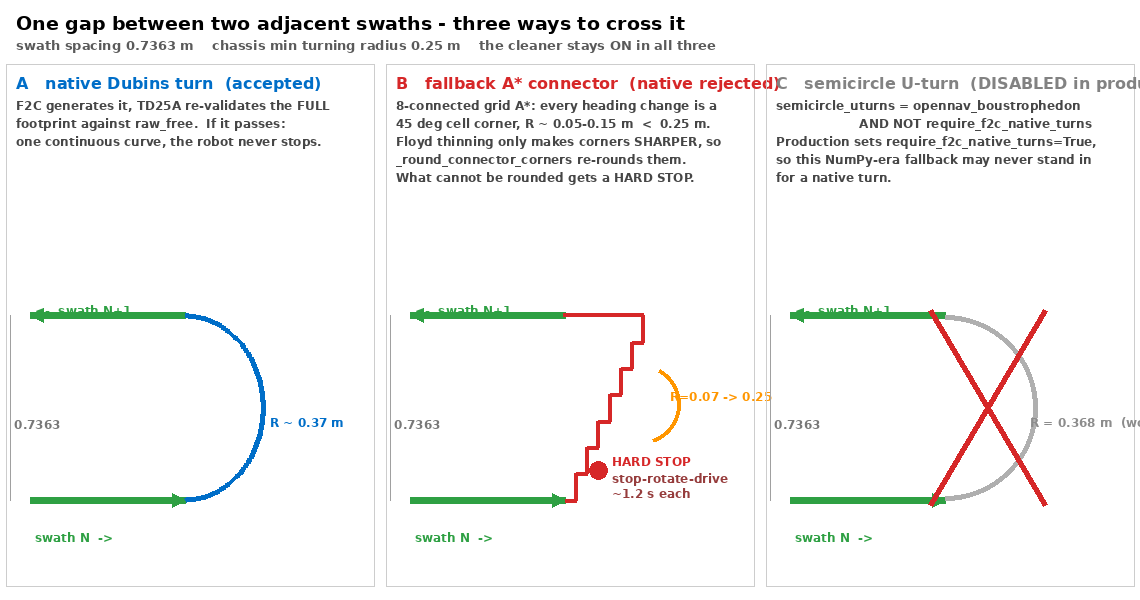

图 9：几何用的是真实参数（间距 0.7363 m、最小转弯半径 0.25 m）。
- A 原生 Dubins：端点对得上、整足迹在 raw_free 上重新验过 → 用它，车不停。
- B 备用 A*：原生被拒时落到这条，要圆化，圆化不动就给硬停。
- C 半圆掉头：半径 0.368 m 几何上装得下，但生产
require_f2c_native_turns=True把它关掉了——不许拿 NumPy 时代的备用件冒充原生转弯。
三种情况下刷子都是开着的。 转场和掉头都算清扫动作，不是空驶——
coverage_motion_profile 的原话是 Transfers, native U-turns and shared lane endpoints
are coverage motion, not dead travel，只有安全 HOLD/取消才关输出。所以原生转弯
被拒的代价是时间（多一个约 1.2 秒的硬停 + 绕路），不是覆盖。
还有一条硬账：原生转弯使用数 + 安全接驳替换数 == 带数 − 1。每个缺口必须被记
到其中一边，账对不上才整单失败，单纯"原生转弯被拒"本身不炸单。
执行层：两棵行为树
规划层交出一条路径后，执行层用两个独立的 NavigateToPose 目标把它跑完。
为什么是两个而不是一棵树？因为扫头状态不同：入口段扫头抬起、不染色、 不推进度，落下扫头之后才进第二棵树。合成一棵就只能全程抬着或全程落着， 会把没扫过的地面记成已清扫。
① 入口树 navigate_to_coverage_entry.xml —— 当前车位 → 第一条清扫带起点
RecoveryNode(retries=2) 起点或终点落在膨胀层里时 Theta* 会直接拒绝规划
└── FollowPath controller = CoverageEntryFollowPath（短腿专用整定）
goal_checker coverage_entry_goal_checker · 25 cm
入口目标是"沿带向后退 ≤ 0.4 m 的虚拟点"，真起点由第一块 FollowPath 带动量碾过。
② 块循环树 coverage_execute.xml —— 逐块跑完整条路径
LockCoverageBlockTable 先取回块数，锁住这一版计划
Repeat num_cycles = block_count
├── GetCoverageBlock 拉一块：路径、下一次转角、用哪个控制器、超时
├── Timeout → FollowPath 控制器逐块切换；超时=取消目标，整树失败，不跳段
└── CoverageSpin 硬停转角
两个细节值得单独记：
- 不用 stock Spin。 Humble 的
SpinAction只在构造时读一次spin_dist， 那时黑板还没写，实车五次硬停全是Turning 0.00。CoverageSpin每次 tick 读黑板，读不到就抛异常让整棵树失败。 - 循环终止语义是这里唯一真正的设计点。 块数先取回、跑固定次数：正常跑完 = 连续 n 次成功，任何一块失败 = 立即失败。绝不能改成"取不到下一块就退出"—— 那会让一次 FollowPath 失败被当成正常结束、静默判成功。有合同测试钉着。
2026-08-27 复核：填充侧的三处变化
状态：已部署、离线全绿（1112 passed / 2 failed，两条既有红灯与本轮无关）； 四色层复用已在实车 UI 日志里观测到命中，未做新的实车运动验收。
一、填充规划不再自己重算四色层
四色层实测占一次规划耗时的 93%，而它只取决于「地图 + 足迹合同 + 清扫宽度 + 禁区 + SE(2) 起点签名」——这些都不是填充独有的。「提取地图四色层」按钮和沿边 早就把同一份结果写进磁盘缓存，只有填充一直自己重算。现在填充也直接吃那份。
实车日志（同一次会话）：
14:57:25 ▶ 提取地图四色层
14:59:41 ✓ 四色层提取完成 … 134 s → 已写入缓存
15:23:06 SE(2)通行域: … domains=reused_from_extraction ← 全图填充规划命中
框选区域也复用。 一开始只放行全图口径，理由是「缓存那份是全图、裁窗那份 窗口外恒空，两者不等价」。实测推翻了：裁窗只是省算力的手段，它带连通性证书、 证书不成立就整域退回全图，所以裁窗结果是全图结果的保守子集。20 m × 35 m 双房地图上窗口外青色差 379.7 m²，两份计划仍逐点相同（3064 点、98 处硬停）。
顺带定罪并修掉三个既有缺陷（都不是这次引入的）：
- 「提取四色层」按钮写缓存时漏了 SE(2) 起点签名，写成默认的
(-1,-1,-2)，而 命中判据严格比对真实签名 —— 按钮写出来的条目永远命不中，填充复用、沿边 复用、定位就绪自动加载全部落空。 - 缓存键只摘要
mode|half_width|turn_clearance三个标量，而这两个标量都是从 轮廓导出的属性：同轮廓、同 turn_margin、只把tracking_margin_m从 0 改成 0. 10，三个标量一字不差而可达域不同 → 两份足迹合同共用同一条缓存条目，fail-open。 改为摘要整条合同。 rotation_safe从没被写进缓存，落盘时被橙色顶替（橙 = rotation_safe ∩ 青）。 以前没人读它；填充一开始吃缓存它就成了转向认证用的域，实测夹具上少 3593 格。CACHE_VERSION3 → 4 让旧条目整批失效。
未命中时不写缓存：规划器算的四色层没有红色，写进去会让沿边拿到一份 「没有死区」的假条目。
二、区 / 组件 / BCD 三层现在看得见
图层勾选整块搬进独立弹窗（入口在状态栏 MPPI调参 右边），并新增两层：
- 组件：橙 ∧ 区 的连通分量，分色填充。此前 UI 只画到「区」，看不出真正送给 F2C 的那一层，「为什么这块和那块分开生成扫带」在图上无从判断。只画进了计划 的组件——被过滤网丢掉的走另一条账，语义不同。
- BCD cell：F2C 在每个组件内部做的分解。每 cell 一个独立颜色的实线框 +
C1/N编号标签，不填色（填了会盖住组件层）。NumPy 回退没有 F2C 分解， 这层恒空，不拿组件轮廓冒充。
规划日志同时报每个组件切了几个 cell，紧挨着「原生掉头诊断」放——两行对着看： cell 多 → 缝多 → 接头多 → 原生掉头退成蓝色转场的就多。
三、红色层不参与规划判据，但必须带出来显示
现象：全图覆盖清扫跑完，刚提取的红色层消失了。
根因：规划传 classify_dead_zones=False（红色是四色里最贵的一步，实测 +64 s，
而规划从不读它），拿回来的红色是全零；计划因此不带红色；UI 规划成功后用
计划刷新四色层显示，对缺失的红色代入一张空掩膜 —— 红色就这么被顶掉。
修法不是让规划去算红色，而是：复用已提取的四色层时，红色是按钮算过、且过了 出口数校验的权威结果，带进计划（∩ 任务选区）。规划自算那次保持空值，并在 日志里说明「是没算，不是没有」。
「红色不参与任何规划判据」这句话有证据：复用那次带着红色、自算那次没有， 两条路径的三张掩膜与整条路径逐点相同。
故障往哪张网上定位
| 症状 | 哪张网 | 先看什么 |
|---|---|---|
| 该去的地方是灰的 / 车位一变就全变 | 四色层 | SE(2) 起点签名、足迹标定、禁区 |
| 平白多一次转场；顺序绕远 | 分区网 | 青色是不是被走廊压断 |
| 一整块地被拆成好几份 | 分组件网 | 四连通把 1 格宽的橙线切断了没有 |
| 该清的没清 / 不该清的清了 | 过滤网 | 组件面积与跨度、覆盖率闸门 |
| 带的方向、条数、形状不对 | 生成网 | F2C 定角目标、熔断计数 |
| 路径绕、接驳断、硬停缺或过多 | 装配网 | 接驳降到第几级、局部转弯半径 |
| 规划好好的，车跑不下来 | 执行层 | 控制器整定、Timeout、Spin 角度 |
口径与遗留
图片口径。 四色层来自缓存的真实提取结果；组件与过滤判决由生产代码本身的函数
在真实地图上重算；路径来自规划落盘文件。只有"一个缺口三种走法"是示意图，
几何用的是真实参数。跨图统计的 75 个橙色岛是扩样本（全图 rotation_safe 的岛，
未与青色和区求交），生产只看其中可达的子集；但"面积阈值不生效"和"判决逆序"
是判据本身的性质，与样本无关。
已记账未实施：
- 过滤网门 ① 改为单条件
刷过面积 < T。T = 2.5 m² 与现行只差 1 个判决（最保守的 等价替换）；T = 2.75~3.0 与经济学更一致——进一个组件的固定开销 ≈ spin 180° / 0. 4 rad·s⁻¹ = 7.9 s + 2 个硬停 2.4 s + 接驳 ≈ 10 s 起，按长带实测均速 0.28 m/s × 0. 9818 m 宽 = 0.275 m²/s，打平需 2.75 m²。 - 分组件网 4 连通 → 8 连通。与上一条改的是同一件事的两头：一个决定"什么算一块"， 一个决定"这块值不值得清"。
- 把
native_turn_candidate_used_count/native_turn_replaced_by_safe_transfer_count写进规划落盘文件。现在这些计数只在内存里参与合同校验，规划成功时全部丢弃， 而"多降级了几次接驳"恰恰是成功但变慢的情形。
这三条都属于规划层语义变更，会改变计划结果，需要单独一轮实车验收， 因此本轮一律不动。
