状态：源码解读 + 方案定稿，非已实现功能。 DrivoR 侧 2026-08-25 对
valeoai/DrivoR@main逐行核对； TD25A 侧几何引自td25a.urdf.xacro与nav2_params.yaml。
一眼版
| DrivoR 原样 | 问题 | TD25A 的做法 | |
|---|---|---|---|
| 高度 | 0.2 m 切一刀，2 通道 | 桌腿和桌面同通道 → 桌下一律当障碍 | 按车体几何切 3 档（0.03 / 0.15 / 1.01 / 2.00 m） |
| 每格的值 | 点密度，截顶 5 | 近场全饱和成 1.0，反映距离不是障碍 | 3 档占据（对数）+ 全局 z_min / z_max = 5 个数 |
| 时间维 | 无，逐帧独立 | 360° 扫描转一圈障碍就闪 | 从 STVL 三维体素读，射线清除 + 2 s 衰减白送 |
| 验证状态 | 官方从没跑过（lidar_pc: []，论文纯相机） |
未测试代码，不能当"已验证做法"引 | 全部要自己从零验 |
最终喂给 ViT 的是一张图，和覆盖染色图并在同一条支路：
[静态图, tanh覆盖, frontier, occ_a, occ_b, occ_c, z_min, z_max]
8 通道 @ 224 × 224 @ 0.05 m
→ DINOv3 ViT-S/16 → 16 个 register token
一、DrivoR 怎么处理雷达
神经网络吃不了"一堆点"，它要图片那样的规整方格。所以整条流水线只干一件事：把点云变成图片。五步：
几万个 (x,y,z)
① 切掉 z > 100 m ← 死开关，什么也没滤
② 按 0.2 m 分成 below / above 两堆 ← 全流程唯一一次用到高度
③ 各自数格子里的点数
np.histogramdd(pc[:, :2]) ← [:, :2] 丢掉 z，高度在此永久消失
④ 超过 5 个点一律当 5，再 ÷5 归一化
⑤ 两张图叠成 2 通道 → 518×518
↓ 和相机图同路
ViT → 16 个 register token → 解码器
lidar_min_x/max_x: ±35 m lidar_image_size: [518, 518] # 13.5 cm/格
lidar_split_height: 0.2 lidar_hist_max_per_pixel: 5
lidar_max_height: 100.0 lidar_pc: [] # 默认整条支路关闭
关键在第 ③ 步。 一个格子里可能落了 9 个点，有的在 0.3 m、有的在 1.5 m——格子里只写了个 9。它们各自多高，永远查不回来了。

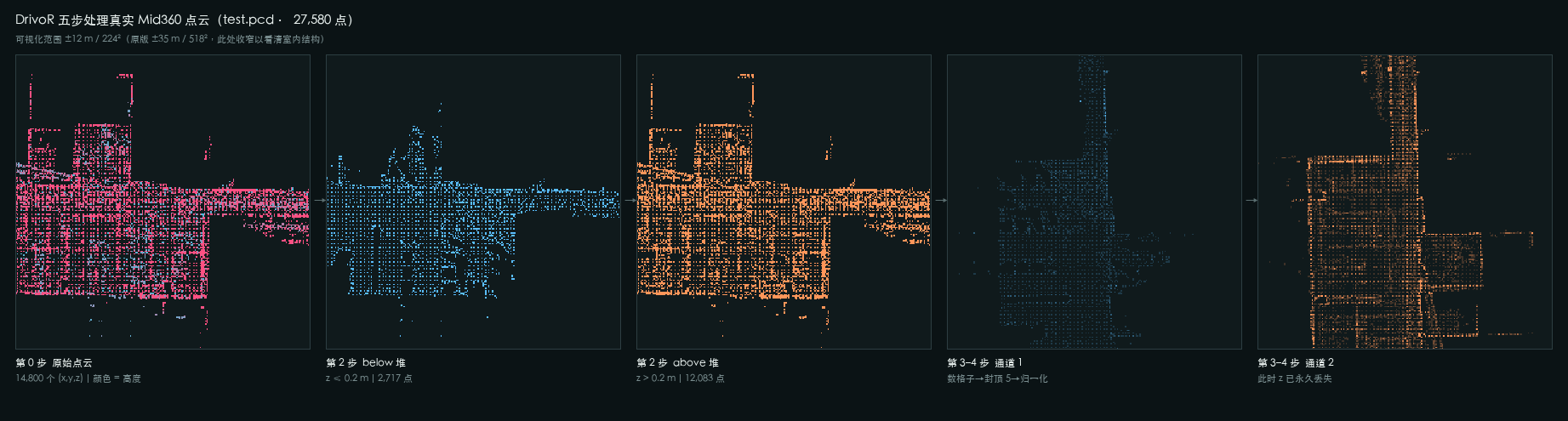

拿本机真实 Mid360 点云（maps/test.pcd，27,580 点）跑一遍：
第 0 步的颜色是高度（蓝低橙高），到第 3–4 步只剩单色——高度消失的那一刻就是 [:, :2] 那一行。分堆也极不均匀：z ≤ 0.2 m 只有 2,717 点，z > 0.2 m 有 12,083 点，室内几乎所有结构（墙、家具、桌面）全挤在 above 一个通道里。
这套约定来自 Transfuser（源码注释写明），为高速公路尺度设计。
二、但这条支路官方从没跑过
DrivoR 论文是纯相机的。 lidar_pc: [] 不是"某个实验关掉了"——仓库里只有这一份 agent config，摘要与实验全部围绕 camera register token，激光一次都没出现。
两条证据说明它不只是"没启用"，而是没跑通过：
① 整段抄自 TransFuser，连注释一起。
# NOTE: Code from
# https://github.com/autonomousvision/carla_garage/blob/main/team_code/data.py#L873
两个语义参数（0.2 m 分档、截顶 5）一个没动；连 max_height_lidar: 100.0 这个在源头就已经是空的死开关，也一并抄了过来。
② 有个 bug 说明它从没单独跑过。
self.lidar_scene_embeds = nn.Parameter(torch.randn(
1, self.num_lidar, num_scene_tokens,
self.image_backbone.num_features) * 1e-6) # ← 引用 image_backbone
image_backbone 只在 num_cams > 0 时创建，"只开激光不开相机"会直接 AttributeError。另有 use_grid_mask = True 写死——GridMask 随机抠掉方格，用在占据栅格上等于随机擦掉障碍物，接这条支路必须先关。
但管道本身是通的。 激光和相机用同一个类 ImgEncoder，出口完全对称，模型里一行 torch.cat 拼起来，下游不区分 token 来自哪个传感器。改 in_chans 也不用手动做 patch_embed 手术，timm 已处理。
技术拆解可信（逐行核对过），但它是未测试代码——我们的改法要自己从零验。
三、为什么这套对室内不成立
TD25A 的真实几何：车顶 1.008 m · Livox 装在 0.951 m · 清扫机构幅宽 0.736 m · STVL 最低障碍高度 0.03 m。
可穿越判据由此确定：净空 > 1.01 m 才钻得过去。
而 0.2 m 一刀切，把"拖鞋"和"桌子"放进了同一个通道。看一张桌子：
DrivoR 的 above 通道 真实情况
┌──────────────┐ ┌──────────────┐
│██████████████│ │▓ ▓│ ▓ = 桌腿
│██████████████│ vs │ │ 空白 = 桌下（能钻）
│██████████████│ │▓ ▓│
└──────────────┘ └──────────────┘
一整块实心 只有四角是实的
桌腿和桌面都在 0.2 m 以上，桌面被投影下来把整个桌下涂满了。于是 0.75 m 的矮桌（钻不过去）和 1.20 m 的高桌（该进去扫）在网络眼里长得一模一样——区分它们的唯一信息在第 ③ 步就被丢了。
结果是所有桌下床下一律当障碍绕开，永远不扫，而这正是室内漏扫的大头。
四、TD25A 的方案（定稿）
4.1 处理步骤
输入一帧点云（就是一个 .pcd，N × 3），输出一个 (5, 224, 224) 的 float32 张量：
输入：P = {(x, y, z)} livox_frame
地面平面 (n, d) ← fusion_node 已有，不用自己拟合
① 转到车体系 P_b = T(livox → base_footprint) · P 静态 TF
② 算对地高度 h = n · p + d 点到地面的有符号距离
丢掉 h < 0.03 或 h ≥ 3.0 的点 地面回波 / 天花板
③ 落格（车头朝上） row = floor((5.6 − x_b) / 0.05) 车头 → 图像上方
col = floor((5.6 − y_b) / 0.05) ROS +y 是左
丢掉 row/col 不在 [0,224) 的点
④ 每格聚合 遍历一次，每个点更新它落到的那一格：
k = bucket(h) a:0.03–0.15 机构撞击带
b:0.15–1.01 车体碰撞带
c:1.01–2.00 低悬空物
n[k][row][col] += 1
zmin[row][col] = min(zmin, h)
zmax[row][col] = max(zmax, h)
⑤ 数值化 occ_k = log(1 + n_k) / log(21) → [0,1]
z_min = clip(zmin / 2.0, 0, 1) 空格填 1.0
z_max = clip(zmax / 2.0, 0, 1) 空格填 0.0
⑥ 输出 stack → (5, 224, 224) float32
注意 ③ 不需要旋转——点已经在车体系，车头就是 +x，只是轴的重排。要旋转的是全局层（4.3）。
4.2 五个通道与分档依据
| 通道 | 内容 | 回答什么 |
|---|---|---|
occ_a |
0.03 – 0.15 m 占据 | 线缆、袜子 —— 会卷进清扫机构 |
occ_b |
0.15 – 1.01 m 占据 | 车体碰撞带 —— 撞哪儿都一样，绕 |
occ_c |
1.01 – 2.00 m 占据 | 低悬空物（桌面、吧台、横梁）—— 能过去 |
z_min |
该格最低回波的对地高度 | 净空余量还剩多少 |
z_max |
该格最高回波的对地高度 | 4 cm 门槛还是 14 cm 线缆 |
判据：
occ_a = occ_b = 0 且 occ_c > 0 → 悬空，可钻
occ_a 或 occ_b > 0 → 实体障碍，绕
分档依据得诚实说：只有两条边界是几何决定的。
| 边界 | 依据 |
|---|---|
0.03 |
STVL min_obstacle_height，传感器下限 ✅ |
1.01 |
车顶 1.008 m —— 过不过得去的唯一阈值 ✅ |
2.00 |
天花板截断（见 4.3 的实测） ⚠️ |
0.15 |
推的，理由是它对应一个不同的失效模式：线缆卷进机构 ≠ 车体蹭到椅腿 ⚠️ |
早先的四档版本在 0.60 还切了一刀，分开"车体下半/上半"——砍掉了：
撞在 0.3 m 还是 0.8 m，对平面机器人结果完全相同，切了不产生新动作。
分几档最终应该由消融定（第五节），不该拍脑袋。
4.3 真跑一遍
test.pcd 走完上面六步，出来的 (5, 224, 224) 长这样：
五张全部由真实点云算出。第六张绿框的不是输出通道，是拿判据算出来的结果，放这儿方便对照。 建图点云抽稀过（窗口内 3,078 点、2,157 格有回波），实车单帧局部会密得多。
这五个通道就是雷达支路的全部产出。它们之后才和覆盖染色图拼在一起（见 4.5）—— 那四个通道是任务记忆，不是雷达处理的产物，本节不涉及。
这一跑发现一个必须改的定义。 顶档原本写的是"> 1.01 m"——室内每一格头上都有天花板， 这个通道会被点亮 83% 的格子，等于没有信息：
| 顶档定义 | 命中格数（有回波 4,909 格中） |
|---|---|
> 1.01 m（原定义） |
4,088（83%）—— 其中 73% 的最低回波在 3 m 以上，就是天花板 |
1.01 – 2.00 m（改后） |
733（19%）—— 真正的低悬空物 |
所以顶档必须封顶。点云进来前也要按 STVL 的 max_obstacle_height: 3.0 截掉天花板，
否则 z_min 会被天花板顶满，同样失去区分度。
这条只有真跑一遍才看得出来——纸上推的时候"> 1.01 m 就是可穿越"看着完全合理。
4.4 三个数值约定的理由
各一句：
- 占据取对数不取截顶 —— 截顶 5 在近场全饱和成 1.0（2.4 的问题）；二值化又会丢掉"证据强不强"
- 高度必须对地不对雷达 —— 1.2° 建图倾斜摊到 ±5.6 m 是
5.6 × tan(1.2°) ≈ 0.117 m，跟occ_a整条带一样宽，绝对阈值在边缘会串档 z_min空格填 1.0 不填 0 —— 填 0 会被读成"最低点贴地"，网络以为有障碍- 只留 2 个高度通道，不是每档一套（12 个） —— 分档已经解决"分类"，数值只需回答"余量多大"，一个全局
z_min就够
4.5 和覆盖染色图并成一条支路
覆盖染色是全局的（map 系），雷达是局部的（odom 系滚动窗口）。不是叠加，是两条路搬进同一个 ego 坐标系：
全局层 静态图 / tanh覆盖 / frontier（3）→ warpAffine 裁 + 转 ─┐
├→ 224² ego 对齐 → stack → 8 通道
局部层 occ_a / occ_b / occ_c / z_min / z_max（5）→ 以车为中心，只需转 ─┘
一次 patch_embed，一个 ViT，不拆两条支路。 因为"这格没扫过 且 这格能钻"是个逐格的与运算：同一张图上，16×16 卷积核第一层就同时看到两者；拆开就得从两组各 16 个全局摘要里反推逐格对应关系——压缩之后"哪一格"已经没了。
为什么没有"实时占据"这一层
早先的契约里还有第四个全局通道——直接取 local costmap 的实时占据。已砍。
它不是冗余（occ_a..c 已经是同一份实时雷达占据，只是按高度分了档），而是有害：
inflation_layer:
inflation_radius: 0.55 # ÷ 0.05 m = 11 格
cost_scaling_factor: 3.0
costmap 出来的占据带膨胀，每个障碍被抹开 11 格。桌腿之间的空隙、椅腿间能不能钻—— 恰恰是膨胀会抹掉的东西，而这正是高度分档想暴露的东西。 两个通道放在一起， 一个在造信息一个在毁信息。
顺带说清一个会被问到的问题：膨胀是规划器的概念，不是感知的概念。 TransFuser、BEVFormer、占据网络喂进网络的全是原始几何，没有一个先做膨胀。
那"按车体几何分高度档"不也是把机器人几何烘进表示里了吗？不一样：
| 膨胀 | 高度分档 | |
|---|---|---|
| 烘进去的 | 车的水平尺寸 | 车的垂直尺寸 |
| 方式 | 破坏性——自由格被改写成代价，原边界不可恢复 | 非破坏性——每格照实报告，几何只决定分箱边界放哪 |
| 能还原真实占据 | 否 | 是 |
膨胀留在原地——给 06 的安全否决层用，不进策略输入。
4.6 和现有系统怎么接
查 nav2_params.yaml，三条比预想的顺：
| 现有配置 | 需求 | 差距 | |
|---|---|---|---|
| 局部代价地图 | 11 × 11 m @ 0.05 = 220² |
224² | 差 2 格/边，改成 11.2 即对齐 |
| 雷达标记半径 | obstacle_range: 4.0 |
±5.6 m | 外圈 1.6 m 无实时数据 → 靠静态图兜底 |
| 地面参考 | fusion_node 已按实时地面平面过滤 | 需要对地高度 | 已存在，取平面参数即可 |
| 三维体素 | voxel_size: 0.05 · voxel_decay: 2.0 · publish_voxel_map: false |
带记忆的高度分档 | 一直在算，只是不往外发，打开开关即可 |
最后一条最省事：射线清除和 2 秒衰减白送，整条自建点云管线可以不做。
一条要记账的风险：覆盖染色在 map 系、局部层在 odom 系，map→odom 一漂移，"已扫区"和"看到的障碍"就错位，网络会看到墙压在已扫格子上。这给 ego 向量里那一维定位置信度提供了具体的失效形式。
五、贡献点与待定
值得写进论文的不是"我们加了通道"，而是：
BEV 的高度分层边界由机器人本体几何唯一确定，使"可穿越性"成为输入的显式可读量，而非需要网络从密度分布中反推的隐含量。
得先让出两块：RangeViT（CVPR 2023）证明了图像预训练 ViT 能读激光栅格；ViCo3D（arXiv 2607.12959, 2026-07）已经用 dinov2_vits14 读 3 通道 BEV 图，其中一个通道就是每格最高点高度。所以"点云栅格喂预训练 ViT"和"每格存最高点高度"都不新了。
能立住的是更窄的那句：按本体几何切成离散高度带、使可穿越性成为判据可直接读出的量，面向室内覆盖任务。
骨干选 DINOv3 ViT-S/16 —— 但不是改个名字那么简单。
2026-08-25 在服务器上用真实 BEV 张量实跑了一遍（timm 1.0.22 + torch 2.2；当时按 9 通道跑的，通道数不影响下面的结论）：
| DINOv2 ViT-S/14 | DINOv3 ViT-S/16 | |
|---|---|---|
patch_embed.proj |
(384, 9, 14, 14) ✅ timm 自动适配 |
(384, 9, 16, 16) ✅ |
| patch 数 @224 | 16×16 = 256 | 14×14 = 196 |
pos_embed |
(1, 256, 384) |
None —— DINOv3 用 RoPE |
| 输出 token（含 16 scene） | 277 ✅ | 196 —— scene token 被丢了 ❌ |
| CPU 单帧 | 65 ms | 62 ms |
问题出在 DrivoR 自己的 _pos_embed 第一行：
def _pos_embed(self, x, scene_tokens=None):
if self.pos_embed is None:
return x.view(x.shape[0], -1, x.shape[-1]) # ← 早退，scene_tokens 直接被忽略
DINOv3 没有可学习的绝对位置编码（用 RoPE），于是这一行早退，16 个 scene token 根本没拼进去。
而且不报错——下游 tokens[:, :16] 会取到前 16 个 patch（图像左上角那一块），
当成"全局场景摘要"接着往下算。
DrivoR 论文的核心机制（register token）在 DINOv3 上是静默失效的。 白名单里放着 DINOv3，但这条路显然也没人跑过。
要用 DINOv3，得先补 _pos_embed 的 RoPE 分支：pos_embed 为 None 时跳过加法，
但仍要拼 cls / reg / scene token。几行的事，但必须补。
（卫星版 sat493m 视角更对，但官方只发布了 ViT-L 和 ViT-7B，没有 small，上不上得了 Orin NX 待测。）
待定三项：
- 分几档——现取 3 档，中间那刀
0.15是推的。应做 2 / 3 / 4 档消融，用桌下覆盖率对比定 - 悬空物在真实清扫里占多大比例——上面那个贡献点成不成立全看这个数，待实机统计
- 打开
publish_voxel_map后的开销、体素 topic 格式够不够直接分档，待 Jetson 实测
参考
navsim/agents/drivoR/：drivor_features.py::_get_lidar_feature·drivor_model.py·layers/image_encoder/dinov2_lora.py·drivoR.yaml（valeoai/DrivoR@main，2026-08-25 核对）- TransFuser 源出处：
autonomousvision/carla_garage（Jaeger et al., ICCV 2023） td25a_description/urdf/td25a.urdf.xacro·turn_on_td25a_robot/config/nav2_params.yaml- Ando et al. RangeViT, CVPR 2023 · ViCo3D, arXiv:2607.12959, 2026-07
